隨著人員定位技術的不斷發展，5G、LoRa、藍牙技術開始應用在人員定位領域。企業部署人員定位系統能夠提升安全管理水平及生產效率。下面為大家介紹5G+LoRa+藍牙人員定位系統解決方案。
方案概述
新銳科創基于自主研發的融合定位技術，將5G、LoRa、藍牙技術進行有機融合，利用物聯網、云計算、人工智能、大數據、無線傳感器網絡、定位算法等技術，在定位區域部署硬件定位設備和軟件系統，打造出適用于各種定位場景的5G+LoRa+藍牙人員定位系統。該系統功耗低、部署簡單、精度高、成本低，具有實時定位跟蹤、歷史軌跡查詢、電子圍欄、智能預警、一鍵報警求救、監控視頻聯動、統計分析等功能。
技術原理

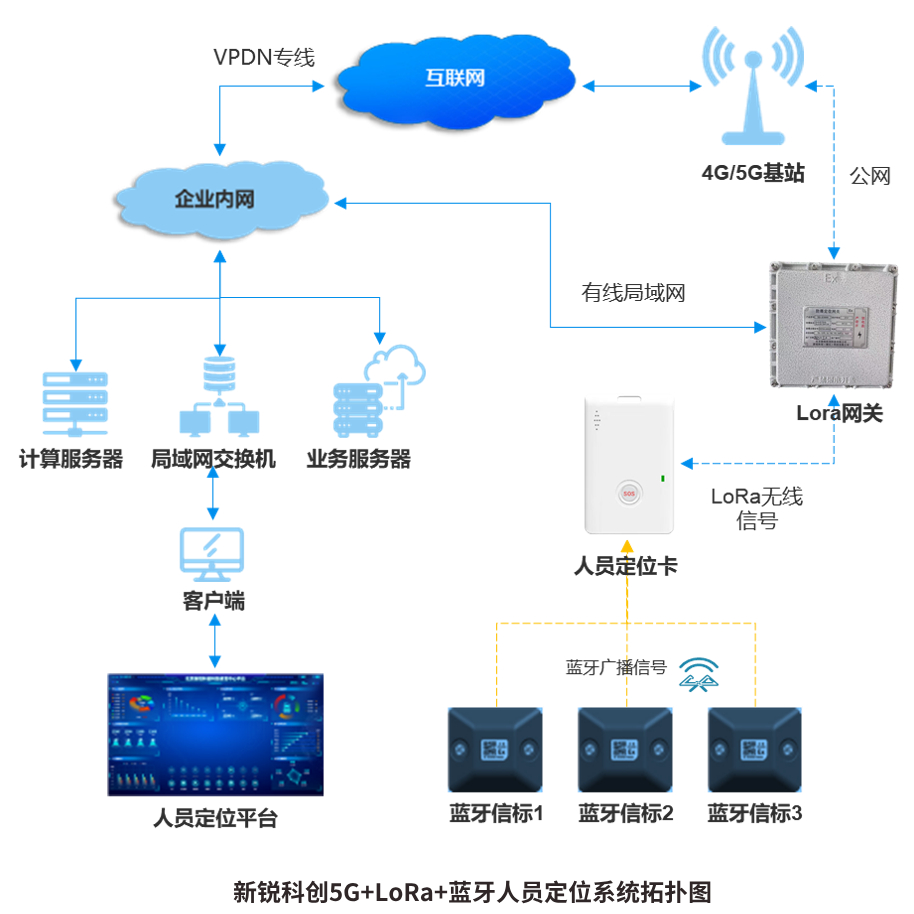

5G+LoRa+藍牙人員定位系統網絡拓?fù)鋱D如下：
定位原理
藍牙信標廣播藍牙信號，定位卡掃描到信標信號以后，整合信標廣播信息，信標廣播信息包括： 信標隱蔽的設備信息、MAC地址和藍牙信號的RSSI值。
定位卡通過LoRa無線信號將整合后的藍牙信標廣播信息轉發給LoRa網關。
LoRa網關收集定位卡發送的信息，并通過4G/5G或有線局域網將定位卡信息及定位卡轉發出來的信標信息發送給定位服務器。
定位服務器根據定位卡和藍牙信標的信息，通過定位引擎算法解析數據包，解算出定位卡的具體位置，終端顯示軟件將定位卡的位置信息進行顯示。
硬件設備
1、藍牙信標
產品型號：XR-LY302
產品圖如下：
產品特點：
防爆
功耗低
產品參數可配置
支持無線升級
V0防火等級
抗氧化
靜壓15t
2、藍牙人員定位卡
產品型號：XR-LY1008/XR-LY1012

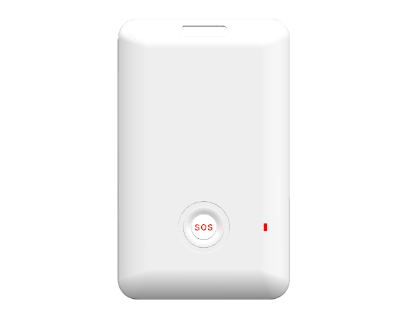

XR-LY1008定位卡產品圖如下：
XR-LY1008定位卡特點：
防爆
續航時間長（1.5周）
體積輕巧，支持動靜檢測
震動語音提示
支持人臉識別發卡機

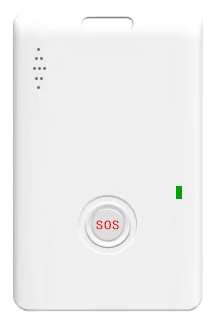

XR-LY1012定位卡產品圖如下：
XR-LY1012定位卡特點：
防爆
續航時間長（3周）
集成一卡通功能(默認IC/ID)
LoRa信號300±50m
3、LoRa網關
產品型號：XR-IC6000

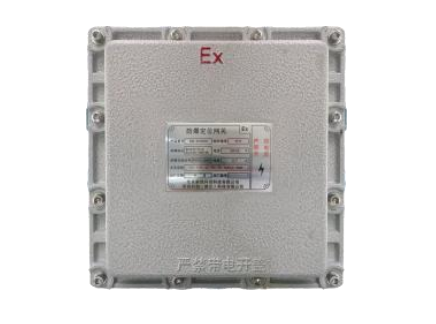

產品圖如下：
產品特點
防爆
抗電磁干擾
全雙工通信
頻點自適應
配備外接天線，接收信號強度更高
接收靈敏度高達-142dBm
支持 POE 供電方式，可選擇以太網或 4G/5G 數據回傳
軟件系統
定位算法引擎
基于多模定位技術融合，引擎采用自適應測距算法，卡爾曼濾波實現高精度網絡時間同步。關于定位引擎的詳細介紹可以參考：
http://www.sdbstc.com.cn/sfyq/
3D可視化地圖引擎
利用先進的物聯網技術，把“實體空間”和“虛擬呈現”融合在一起，通過定位設備采集生產過程中的所有實時數據，以立體可視化的形式展現。關于3D可視化地圖引擎的詳細介紹可以參考：
http://www.sdbstc.com.cn/3d/
系統功能
1、基本信息管理
支持對人員的單位名稱、姓名、年齡、工種、培訓情況等基本信息進行管理。
2、實時定位追蹤
支持人員實時定位追蹤，可以分車間、分樓層展示，支持3D/2D模式切換。
3、歷史軌跡查詢
支持查詢?nèi)藛T的歷史移動軌跡，歷史軌跡數據默認保留一年，可跨天查詢。
4、風險分區
支持風險分區，根據安全風險等級劃分區域，風險可視化和網格化呈現。
5、熱力圖
支持人員實時位置分布熱力圖，可快速了解人群聚集程度，通過可視化的顏色直觀展示，紅色代表人員密集程度高。
6、電子圍欄
可在電子地圖上圈定電子圍欄范圍，設定圍欄生效時間、限定人數等。
7、智能預警
進入/越界、超員/缺員、靜止/滯留系統自動告警，支持SOS一鍵報警救助。
8、監控視頻聯動
在實時追蹤和歷史追蹤的同時，皆可聯動區域內的攝像頭，獲取視頻畫面，快速查看現場情況。
9、數據統計分析
支持大屏展示各種數據，包括：人員/車輛實時統計分析、部門/區域人數統計分析、人員/車輛報警統計分析。
10、其它拓展
可拓展智能巡檢、電子作業票、智能二道門系統。
方案優勢
網絡結構簡單、系統建設周期短；
功耗低、設備使用時間長；
系統覆蓋范圍廣、穩定可靠；
定位精度高，成本可控；
定位卡支持人臉識別發卡機，集中磁吸式充電，方便動態管理卡片。
適用場景
大型化工園區、廠礦企業等密集度高、定位需求強烈的企業；
適用于工廠、隧道、醫院、養老院、校園、商場、展館、樓宇、倉儲等定位場景。
