油庫藍牙+LoRa+GPS/北斗RTK人員定位系統解決方案

方案背景

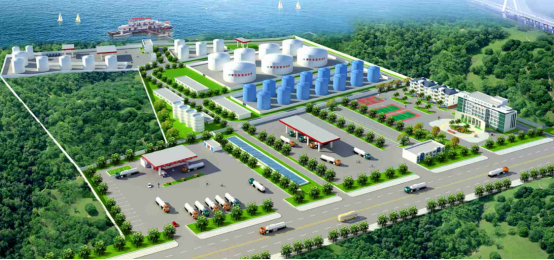

油庫是國家石油儲備和供應的基地，是用來接收、儲存和發放原油或原油產品的企業和單位，它在保障國防和促進國民經濟發展方面有著非常重要的意義。由于油庫儲存的油品易燃、易爆，因此，安全管理問題是頭等大事。


1、人員安全管理，實時掌握員工位置信息
2、預防爆炸、火災等重大事故的發生
3、人員遭遇危險時，能夠第一時間進行救援
4、通過人員歷史軌跡信息，為責任的判斷提供依據

油庫僅僅靠人工去管理是遠遠不夠的，不僅耗費人力，還效率低下，甚至還會因為人為決策失誤而導致事故，因此油庫急需一套信息化系統實現安全生產智能化管理。

方案詳情

為了保障油庫工作人員的生命安全，幫助油庫提升安全管理效率，降低事故發生率，新銳科創基于高精度人員定位技術為油庫研發了一套人員定位信息化管理系統，該系統運用物聯網、云計算、大數據等技術，整合了人員出入管理、人員實時位置顯示、人員歷史軌跡查詢、電子圍欄、智能巡檢、智能報警、數據可視化統計分析等功能，能夠有效提升油庫的安全管理水平。

定位技術

結合油庫定位場景和定位需求，新銳科創油庫人員定位系統分為室外定位和室內定位。室外通過衛星定位，為了保證定位精度，采用GPS/北斗RTK差分定位技術；室內通過藍牙定位，采用藍牙+LoRa融合定位技術。

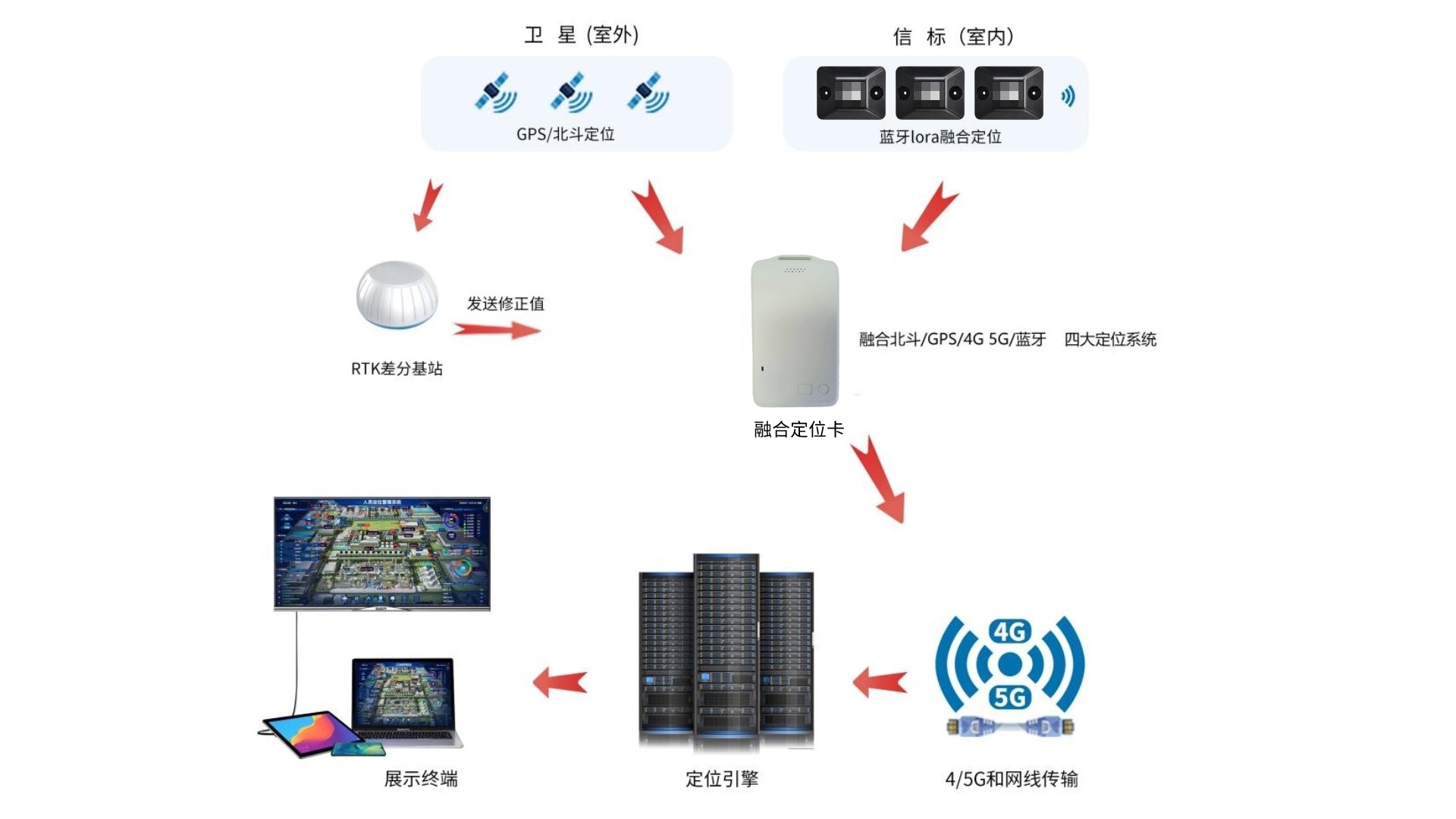

系統拓?fù)鋱D

新銳科創油庫室外定位系統通過在室外架設差分定位基站來保證定位精度，一個差分基站可以覆蓋方圓4-6公里的半徑范圍，將差分基站安裝在室外空曠的地方，即可實現高精度室外定位。差分基站將修正值發送到融合定位識別卡，終端消除誤差后，定位精度可達亞米級。

室內或遮擋較嚴重的區域，可通過藍牙定位來彌補衛星定位的缺陷。在需要定位的區域部署藍牙信標，信標將藍牙信號發送給融合定位識別卡，卡片內置LoRa模塊，將信標的位置信息通過LoRa傳輸?shù)骄W(wǎng)關基站，然后通過4G/5G信號或者網線將位置信息傳輸至定位引擎進行三維可視化處理，最終在終端展示。

系統硬件設備

藍牙信標

防爆藍牙信標，具有集成的低功耗藍牙（BLE）射頻，可用作精準定位、室內尋路、資產跟蹤以及基于周邊位置的推送通知服務的信標；低功耗、體積小、安裝方便，支持無線固件升級。

定位卡

防爆人員識別卡，高度集成的低功耗藍牙（BLE），LORA 等無線技術，設備內置高性能定位感知芯片、加速度傳感器及 IC 一卡通芯片等，內置自研融合定位算法，可用作精準定位、室內尋路以及基于周邊位置的推送通知服務的移動定位報警識別設備。

網關基站

工業級防爆網關基站，支持8路物理RX信道和1路TX信道，RX信道接收靈敏度高至-142dBm，發射功率高達27dBm，可根據應用場景的需要，配置不同的無線發射功率、信道頻點等參數，支持全雙工，內置高性能腔體雙工器，單天線接口，標配高增益玻璃鋼天線。

發卡機

人臉識別發卡機，集人臉識別、發卡、考勤打卡、身份綁定、充電于一體的智能充電柜，為帶有定位功能的電子胸牌充電，可以分班組輪換充電，配合軟件可以實現員工、訪客、車輛管理，幫助客戶實現透明管理、降低成本、保障安全、提高效率的目標。

差分基站

可同時接收多系統多頻率信號，全面支持GPS、北斗衛星信號，支持RTCM3.x 原始觀測量輸出、毫米級GNSS解算精度、RTK算法，內置加速度+傾角傳感器。

系統功能

1、實時定位

支持實時獲取油庫作業人員、運輸車輛、外來訪客的位置信息；可以分車間、分樓層展示人員信息，并支持3D/2D地圖自由切換、旋轉、縮放展示。

2、歷史軌跡查詢

實時保存油庫人員的運動路線、經過地點、經過的時間、停留的時間，可以隨時在系統中進行歷史軌跡回放。

3、事件告警

新銳科創油庫人員定位系統支持各種事件告警，包括：缺員/超員告警、滯留告警、越界告警、靜止告警等，保證作業人員規范操作，一旦發生異常情況，系統立即告警，以便管理人員及時采取管控措施。

4、電子圍欄

在內廠區電子地圖上圈定電子圍欄范圍，設定圍欄生效時間、限定人數等功能，對重大危險源、裝卸區等重點區域進行人員限制。

5、監控視頻聯動

在實時定位和歷史軌跡查詢的時候，可聯動區域內的攝像頭，獲取視頻畫面，快速查看現場情況，可與大華、海康威視等市場主流視頻系統對接。

6、智能巡檢

對巡檢工作進行全程監控與數字化管理，改變傳統巡檢模式，完善巡檢工作機制，可有效提升監督巡檢質量和到位率，同時降低企業管理成本。

7、電子作業票

擁有八大作業電子票證系統，幫助企業借助信息化手段解決傳統特殊作業工作中出現的各種問題。

方案優勢

1、技術優勢

基于新銳科創自主研發的多模定位技術，將藍牙、衛星定位進行融合，滿足油庫不同場景的定位需求，油庫可對定位精度、施工成本、運維成本等進行模塊化組合，從而最大化實現定位的性價比。

2、產品優勢

新銳科創是人員定位系統生產廠家，所有軟件系統和硬件設備都是自主研發的，不存在任何中間商，工業級防爆定位產品，符合國家和行業標準，產品質量值得信賴。

3、品牌優勢

新銳科創專注于高精度人員定位技術8年，提供全套工業級人員定位解決方案，實施的項目已超過2600個，公司集研發、生產、銷售和服務于一體，品質更有保障。
